ลักษณะ : เหล็กชีทไพล์ (Sheet Pile) เป็นเหล็กเข็มพืดรีดร้อนที่มีเขี้ยวอยู่ที่ปลายทั้งสองด้านซึ่งสามารถตอกสลับเพื่อเข้าเขี้ยวกันแล้วล็อคต่อกันไปเรื่อยๆได้ จึงเหมาะที่จะนำมาทำโครงสร้างในลักษณะกำแพงที่ต้องรับแรงมากๆ แต่มีเวลาและพื้นที่อย่างจำกัดเพราะชีทไพล์จะมีความแข็งแรงและมีความรวดเร็วในการก่อสร้างกว่าการสร้างแนวกำแพงแบบอื่นๆ
การใช้งาน : เหล็กชีทไพล์ (Sheet Pile) นิยมทำงานกำแพงดินและแนวป้องกันน้ำท่วม ทั้งแบบชั่วคราวและถาวร เพราะสามารถติดตั้งและถอดประกอบได้รวดเร็วกว่าวิธีอื่น สำหรับแนวกำแพงแบบถาวรนั้นควรพิจารณาในเรื่องของงานสีป้องกันสนิมที่มีคุณภาพสูงด้วย

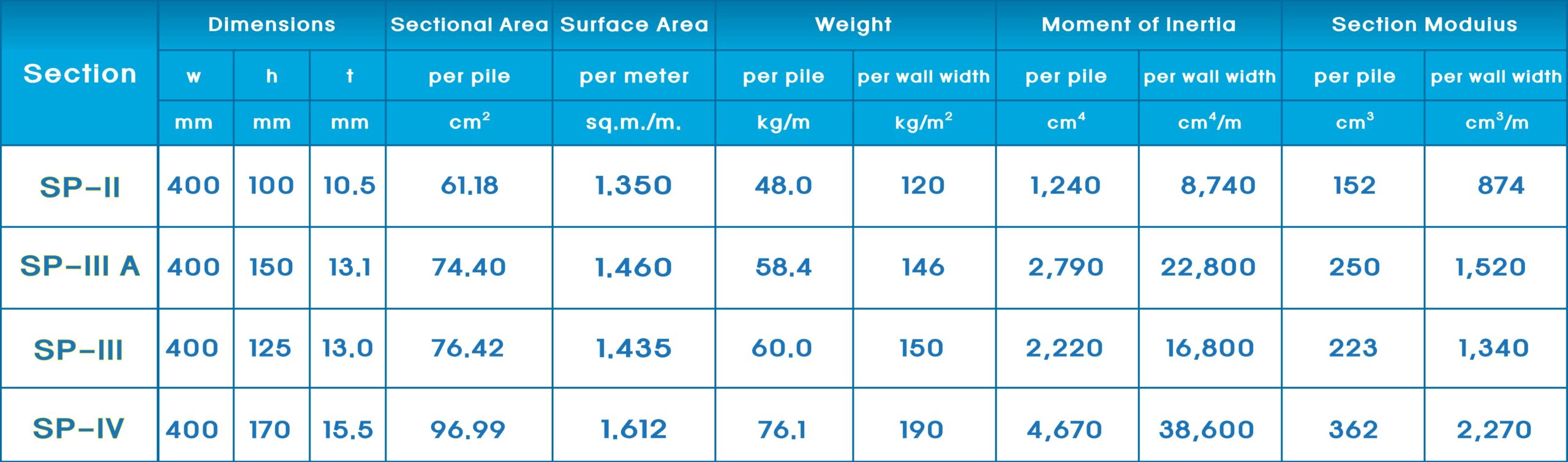

ตารางเหล็กชีทไพล์ (Sheet Pile) SP สำหรับงานกำแพงกันดิน และแนวป้องกันน้ำ จาก SYS มี 4 Type ชีทไพล์ Type 1 ชีทไพล์ Type2 ชีทไพล์ Type 3 Type 4
ชีทไพล์ (Sheet Pile) ของ SYS มี 4 Type ดังนี้
Tip : ในอดีตมักบอกให้หลีกเลี่ยงการออกแบบโดยใช้เหล็กในพื้นที่ชายทะเล แต่ในปัจจุบันสามารถทำได้โดยใช้คู่กับสีเคลือบพิเศษ หากจะเปรียบเทียบไปแล้วก็เหมือนเรือเดินสมุทรที่ทำจากเหล็กที่ต้องสัมผัสน้ำเค็มเสมอแต่ยังคงทนอยู่ได้ เพราะมีสีเคลือบพิเศษเช่นกัน
เลือกประเภทเหล็ก Sheet piles อย่างไรให้เหมาะสมกับรูปแบบการก่อสร้าง
ระบบโครงสร้างป้องกันดินสำหรับงานฐานรากและงานโครงสร้างใต้ดิน โดยใช้โครงสร้างกันดินแบบ Steel Sheet Piles สามารถช่วยค้ำยันดินที่มีแรงดันดินสูง ป้องกันแรงดันน้ำและแรงดันอื่น ๆ ที่จะทำให้เกิดการเคลื่อนตัวต่อสิ่งก่อสร้างได้เป็นอย่างดี ซึ่งในการเลือกใช้งานเหล็ก Sheet piles ประเภทต่าง ๆ ควรคำนึงถึงความเหมาะสมกับรูปแบบการก่อสร้างที่กระทำในความลึกที่แตกต่างกัน ซึ่งมี 2 รูปแบบ ได้แก่ งานโครงสร้างกันดินถาวรและงานโครงสร้างกันดินชั่วคราว
Type : Steel Sheet Piles ในงานโครงสร้างกันดินถาวร (Permanent Work)
งานโครงสร้างกันดินถาวรส่วนใหญ่ใช้ในงานเขื่อนป้องกันตลิ่งเพื่อป้องกันน้ำท่วมเข้าในพื้นที่ หรือ งานประตูระบายน้ำ เพื่อเพิ่มระยะทางเดินของน้ำ ซึ่งจะช่วยลดแรงดันน้ำลอดใต้ดิน (seepage) ที่จะส่งผลต่อความเสียหายกับตัวเขื่อน และยังนิยมใช้ในงานท่าเรือเพื่อป้องกันตลอดแนวชายฝั่ง
การก่อสร้างและการเลือกใช้ชีทไพล์ที่เหมาะสม
การก่อสร้างจะต้องตอกแผ่นชีทไพล์ลงไปในดินให้มีระดับความลึกที่เพียงพอ โดยทั่วไปสามารถเลือกใช้เป็น “ชีทไพล์ Type 2 (SP-II)” แต่หากต้องการระดับความลึกที่มากขึ้นสามารถใช้เป็น “ชีทไพล์ Type 3A (SP-IIIA)” หรือ “ชีทไพล์ Type 4 (SP-IV)” ซึ่งต้องผ่านการคำนวณจากวิศวกรผู้เชี่ยวชาญโดยละเอียด
ในงานโครงสร้างกันดินถาวรนิยมทำสีเหล็ก (Coating) อีกด้วย ซึ่งทาง Steel solution by SYS มีบริการทำสีเหล็กชีทไพล์ 2 ระบบ ทั้งการทำสีชนิดพิเศษ (Coated Sheet Pile)
และการชุบกัลวาไนซ์ (Galvanized Sheet Pile) ซึ่งการชุบกัลวาไนซ์จะช่วยยืดระยะเวลาในการป้องกันการกัดกร่อนสูงมากขึ้น
Type : Steel Sheet Piles ในงานโครงสร้างกันดินชั่วคราว (Temporary Work)
งานโครงสร้างกันดินชั่วคราว คือ โครงสร้างที่ทำมาเพื่อป้องกันการพังทลายของดินเมื่อต้องขุดดินลงไปเพื่อก่อสร้างฐานรากของอาคาร หรือฐานรากของตอม่อรถไฟฟ้า ตอม่อสะพาน ที่ต้องก่อสร้างฐานรากในพื้นที่จำกัดและต้องรับแรงสั่นสะเทือนจากน้ำหนักของยานพาหนะที่สร้างผลกระทบต่อการเคลื่อนตัวของดินรอบๆ หลุมขุดที่จัดทำไว้
การก่อสร้างและการเลือกใช้ประเภทชีทไพล์ที่เหมาะสม
การก่อสร้างจะต้องตอกฝังแผ่นเหล็กชีทไพล์ลงไปในดินระยะที่ปลายล่างของแผ่นผนังยึดแน่น และรับแรงดันดินด้านข้างได้โดยไม่ล้มตัวลง เพื่อทำหน้าที่เป็นกำแพงกันดิน แล้วจึงขุดดินออกเพื่อเข้าไปทำฐานรากหรือทำห้องใต้ดิน ควรเลือกใช้ “ชีทไพล์ Type 3 (SP-III)” ในงานที่กระทำในความลึกไม่มาก หรือหากชั้นใต้ดินนั้นมีความลึกมาก ๆ ก็อาจจะต้องเพิ่มกำลังเป็น “ชีทไพล์ Type 4 (SP-IV)” ซึ่งต้องผ่านการคำนวณจากวิศวกรผู้เชี่ยวชาญโดยละเอียด โดยหลังจากทำการก่อสร้างโครงสร้างใต้ดินแล้วเสร็จ เราจะต้องทำการรื้อถอนโครงสร้างกำแพงกันดินชั่วคราวออก
โดยแผ่นชีทไพล์ที่นำมาใช้ในงานโครงสร้างกันดินชั่วคราวจะต้องใช้ร่วมกับโครงสร้างอื่นเพื่อค้ำยันแผ่นชีทไพล์ให้ติดตั้งอยู่ได้ ซึ่งทาง Steel Solution by SYS ก็มีผลิตภัณฑ์อื่น ๆ ที่ใช้ร่วมกับชีทไพล์ ได้แก่ Bracing or Strut (Fabricated H Beam) โครงสร้างเหล็กค้ำยันชั่วคราว, Wale ส่วนของโครงสร้างต้านแรง, Kingpost เสาเหล็กหลักรับแรงจากเหล็กค้ำยันทำหน้าที่เหมือนเสาในอาคาร และแผ่นพื้นเหล็ก (Steel Deck) ที่เป็น Platform รูปแบบใหม่ที่จะช่วยเพิ่มความปลอดภัยในการก่อสร้าง สำหรับปูทางให้รถวิ่งรอบได้
ซึ่งในการก่อสร้างโครงสร้างกันดินแบบ Steel Sheet Piles จะต้องได้รับการออกแบบจากผู้มีประสบการณ์โดยตรง ควบคุมการก่อสร้างทุกขั้นตอนด้วยความชำนาญ และมีความระมัดระวังเป็นอย่างสูง เพื่อให้งานทุกขั้นตอนได้คุณภาพและมีความปลอดภัยสูงสุด
รับชมคลิปวิดีโอ เพื่อรู้จักเหล็กชีทไพล์ Sheet Pile มากขึ้น
ตัวอย่างโครงการที่ใช้งานเหล็กชีทไพล์ Sheet Pile
กระบวนการผลิต
กระบวนการผลิตที่มีมาตรฐาน ก่อให้เกิดผลิตภัณฑ์คุณภาพ
กระบวนการผลิตและการควบคุมคุณภาพของเหล็ก SYS มีขั้นตอนเริ่มตั้งแต่การนำวัตถุดิบรวมทั้งเศษเหล็ก ที่หมุนเวียนจากภายนอก มาผ่านเครื่องตรวจวัด กัมมันตรังภาพรังสี เพื่อให้มั่นใจว่าว่าวัตถุดิบที่เข้าสู่กระบวนการผลิตไม่มีสารกัมมันตรังสีเจือปน
มาตรฐานที่ SYS ได้รับการรับรอง
ผลิตภัณฑ์เป็นหัวใจหลักในการดำเนินธุรกิจ
SYS ยึดถือคุณภาพผลิตภัณฑ์เป็นหัวใจหลักในการดำเนินธุรกิจ โดยคัดสรรวัตถุดิบที่มีคุณภาพชั้นเยี่ยมปลอดจากสารกัมมันตรังสี ตรวจสอบคุณสมบัติของผลิตภัณฑ์ให้ตรงตามมาตรฐานที่กำหนด และควบคุมคุณภาพอย่างละเอียดทุกขั้นตอนการผลิต ทำให้ SYS ได้รับการรับรองมาตรฐานต่างๆ มากมาย อาทิ TIS, JIS, BS, ASTM, EURONORM, AS/NZS, MS, SNI และ KSD เป็นต้น อีกทั้ง SYS ได้รับการรับรองระบบบริหารงานคุณภาพ ความสามารถห้องปฏิบัติการทดสอบ การจัดการสิ่งแวดล้อมและการจัดการอาชีวอนามัยและความปลอภัย จากหน่วยงานที่ให้การรับรองมาตรฐานระดับสากล ได้แก่ ISO 9001, ISO 14001, TIS 18001, OSHAS 18001, CE Mark, และ ABS เป็นต้น ด้วยความหลากหลายของผลิตภัณฑ์ ทำให้เหล็ก SYS สามารถสนองความต้องการ การใช้งานของโครงสร้างได้ทุกประเภท รองรับการออกแบบสิ่งปลูกสร้างได้ทุกสภาพพื้นที่ ทำให้สิ่งปลูกสร้างดูล้ำสมัย หรูหรา บ่งบอกถึงความโดดเด่น และมีเอกลักษณ์
คู่มือการใช้งานเหล็ก
ข้อแนะนำการใช้งานเหล็กอย่างปลอดภัย
คำเตือน
- โปรดระมัดระวังอันตรายจากสะเก็ดไฟ ความร้อน กระแสไฟฟ้า และละอองฝุ่นในขณะทำงานกับเหล็ก เช่น ตัด เจียร
เจาะรู เชื่อมเหล็ก หรือ การทำงานอื่น ๆ ที่เกี่ยวข้อง ผู้ปฏิบัติงานต้องสวมใส่อุปกรณ์ป้องกันอันตรายที่ได้มาตรฐานความปลอดภัย - การกองเก็บสินค้า ทั้งภายในและภายนอกอาคาร ต้องตรวจสอบความสามารถในการรับน้ำหนักและการสั่นสะเทือนของ
สถานที่กองเก็บ ให้สามารถกองเก็บได้อย่างแข็งแรงและมั่นคง - หากกองสินค้าในบริเวณที่มีการสัญจร ต้องมีป้ายหรือแถบสีกั้น ให้เห็นเด่นชัด และปลอดภัยต่อผู้สัญจร
- การเคลื่อนย้าย และการยกติดตั้งในสถานที่ต่างๆ ต้องใช้อุปกรณ์ และวิธีการยกที่ได้มาตรฐานความปลอดภัย
ข้อควรระวังเพื่อหลีกเลี่ยงอันตราย
ข้อกำหนดสำหรับการใช้งาน เป็นเพียงข้อแนะนำในการใช้งานทั่วไปเท่านั้น การใช้งานที่นอกเหนือจากคู่มือการใช้งานนี้
ถือเป็นความรับผิดชอบโดยตรงของผู้ใช้งาน
